オーダー・ジグ

オーダージグ製作事例

香川クレメンでは機械加工、試験、検査等で使用する治具の設計・製作を承っています

オーダージグ

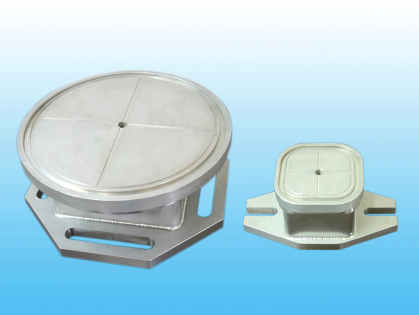

真空チャックで大型プレートのチャッキング

  • 大型プレートの中心付近はクランプで固定することができなかったのですが真空チャックなら可能です
  • 大型の真空チャックでは穴あきのワークに対応できなかったのですが、小型真空チャックなら穴をよけて複数配置ができます
  • ワーク中心付近の手が届かない場所に真空チャックを配置しても、チャックのON-OFFの操作は真空発生器側で行うので遠隔操作ができます
  • 真空チャックは真空発生器をエアーチューブでつないで使用します。当社製品の真空発生チャンバーをおすすめしておりますので合わせてお求めください。

製缶構造物のビビリを止める!

大型の製缶物の機械加工時のビビリを止めたいとの依頼を受け設計、製作させていただいた真空チャックを応用したビビリ抑制治具です。

量産品の数種類のパーツをいっぺんに加工!

通常1つの製品には数種類のパーツが組み合わさって出来ています。それぞれのパーツをまとめて加工できれば、工程・管理の簡略化、時間短縮が期待できます。
